目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

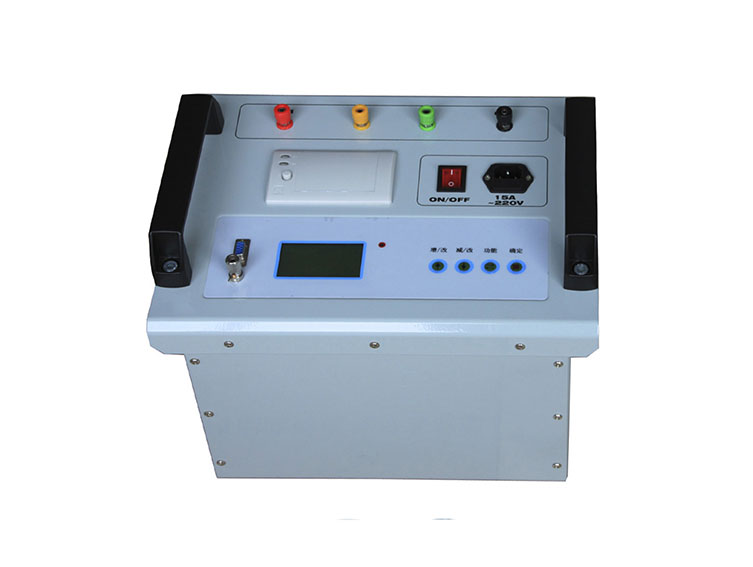

JZ3014 型大地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
產品特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
4、功能強大?？蓽y量電流樁，電壓樁的接地電阻，地網的接地電阻，導通電阻,土壤電阻率,測量跨步電壓和接觸電壓。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。
技術參數
1、阻抗測量范圍：0～5000Ω 分辨率：0.001mΩ
測量誤差：±（讀數×2％+0.005Ω）
2、電壓測量范圍：0～450V 最大分辨率：0.001V
測量誤差：±(讀數×2%+0.005V)
3、測試電流波形：正弦波
4、測試電流頻率：45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
7、輸出電流：1、2、3、4、5A 最大輸出電壓：450V
8、測量線要求： 電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
9、供電電源：AC180～270V，50/60Hz
10、外形尺寸：370×285×285 mm 儀器重量：18kg
